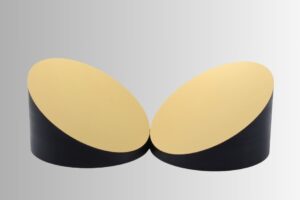

آینه‌های سهموی خارج از محور (Off-Axis Parabolic Mirrors) عناصر بازتابی ویژه‌ای هستند که عملکرد متمرکزسازی بی‌نقص آینه‌های سهموی سنتی را با انعطاف‌پذیری طراحی مورد نیاز در سیستم‌های نوری مدرن ترکیب می‌کنند. برخلاف آینه‌های سهموی معمول که حول محور نوری متقارن هستند، OAPها بخشی برش‌خورده از یک آینه سهموی بزرگ‌تر (والد) هستند که از محور مرکزی جابه‌جا شده‌اند. این هندسه باعث می‌شود نور ورودی پس از بازتاب، در امتدادی متفاوت از مسیر اولیه حرکت کند و با این کار، تداخل پرتوها حذف و دسترسی به نقطه کانونی آسان‌تر می‌شود.
مزایای استفاده از آینه‌های خارج از محور چیست؟
مهم‌ترین مزیت این طراحی در جداسازی مسیر پرتو ورودی و خروجی نهفته است. در سیستم‌های سهموی محوری (On-Axis) ، بازتاب پرتو معمولاً با مسیر تابش تداخل می‌یابد و نیاز به اجزای اضافی مانند اسپلیترها یا طراحی‌های پیچیده دارد. OAP ها با حذف این همپوشانی، اجازه می‌دهند سیستم‌هایی با دسترسی مکانیکی و نوری بهتر به کانون طراحی شوند، بدون اینکه عملکرد نوری کاهش یابد.
این ویژگی به‌ویژه در سیستم‌هایی با فضای محدود یا نیاز به دقت بالا در تراز نوری اهمیت دارد؛ جایی که باید قطعاتی مانند آشکارسازها، شکاف‌ها یا مدولاتورها به کانون نزدیک شوند.
پارامترهای طراحی کلیدی در OAP
طراحی و عملکرد آینه OAP با سه پارامتر اصلی تعریف می‌شود:
- فاصله کانونی والد : فاصله‌ای از رأس آینه والد تا نقطه کانونی آن، که شعاع خمیدگی آینه را تعیین می‌کند و پایه عملکرد متمرکزسازی است.
- فاصله خارج از محور: میزان جابجایی افقی مرکز آینه OAP نسبت به محور نوری آینه والد. این فاصله روی ابعاد فیزیکی و زاویه بازتاب پرتو اثر دارد.
- زاویه خارج از محور: زاویه بین پرتو ورودی (موازی) و پرتو بازتاب‌شده متمرکز. افزایش این زاویه می‌تواند برای طراحی مسیرهای نوری فشرده مفید باشد.
ترکیب این پارامترها اجازه می‌دهد سیستم‌های نوری فشرده و بهینه‌ای بدون قربانی کردن کیفیت نوری طراحی شوند.
مزایای عملکردی در سیستم‌های نوری
یکی از ویژگی‌های کلیدی OAPها توانایی آن‌ها در حفظ متمرکزسازی بی‌عیب و نقص (بدون ابیراهی کروی) است، بدون اینکه نیاز به سیستم‌های پیچیده برای جلوگیری از تداخل پرتو باشد. این آینه‌ها به دلیل ماهیت بازتابی خود، از ابیراهی کروماتیک و افت‌های انرژی ناشی از عبور نور از شیشه مصون هستند و می‌توانند در بازه وسیعی از طیف‌های نوری (از فرابنفش تا فروسرخ دور) عملکرد مطلوبی ارائه دهند.
در کاربردهایی مانند لیزرهای توان‌بالا نیز، آینه‌های OAP عملکرد بهتری از لنزهای شیشه‌ای دارند؛ زیرا از مشکلات گرمایی و جذب در اپتیک‌های عبوری جلوگیری می‌کنند.
کاربردها در طیف‌سنجی، مترولوژی و فراتر از آن
در طیف‌سنجی، OAPها برای متمرکزسازی دقیق نور روی شکاف ورودی یا مستقیماً روی آشکارساز به کار می‌روند، که برای افزایش وضوح طیفی و بهره نوری بسیار حیاتی است.
در مترولوژی و تداخل‌سنجی، این آینه‌ها با حفظ کیفیت جبهه‌موج، امکان اندازه‌گیری‌های دقیق فاز و شکل‌دهی پرتو را فراهم می‌سازند.
سایر کاربردها شامل موارد زیر است:
- سیستم‌های لیزر با توان بالا: برای کالیماسیون پرتو بدون تلفات انرژی.
- تلسکوپ‌ها و سامانه‌های نجومی: برای تا کردن مسیرهای نوری طولانی در فضای محدود.
- سیستم‌های اپتیکی در هوافضا و دفاع: با طراحی سبک و عملکرد بالا.
- آزمایش‌های فیزیک نوری و نانواپتیک: با نیاز به دقت بسیار بالا و فضای محدود.
کارآمد، فشرده و نوری تمیز
آینه‌های OAP در سیستم‌هایی که به دسترسی مکانیکی، فشردگی فیزیکی و کیفیت نوری بالا نیاز دارند، نقش کلیدی دارند. طراحی یکپارچه آن‌ها نیاز به اجزای اپتیکی متعدد را کاهش می‌دهد، هم‌ترازی را ساده می‌کند و بازتاب‌هایی با حداقل پراکندگی و نویز فراهم می‌کند. در سیستم‌های پرتابل یا با محدودیت فضایی، OAPها انتخابی هوشمندانه برای دستیابی به عملکرد نوری پیشرفته بدون پیچیدگی‌های اضافی هستند.
